[官方发布] 2021远东论坛“之江优胜杯”设擂公告1号

[复制链接]
上材NDT杂志 发表于 2021-7-9 14:46:09 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题

之江优胜杯设擂公告1——202179日公布

设擂者

江湖名:相逢一笑
设擂序号
01
试件参数
材质:  S304Ti
规格尺寸:(见图)
表面状况:(见图)
限制条件
检测方法:射线
检测仪器:棒阳极X射线
检测工艺:不限
人员:不限
扫查面:不限
时长:不超过1小时
攻擂报名自79日开始,请联系擂台赛秘书组。

打擂者必须先注册参加远东论坛,才能参加打擂。
接待人:时岩;手机:15921205519(同微信号);邮箱:shiyan_zjtj@163.com
可联系时岩加入微信群“2021远东无损检测擂台赛”,报名攻擂,询问有关问题,获取更多信息。

本号擂台不在远东会议期间设置现场擂台,在赛前实行寄件攻擂或前往杭州秘书处攻擂的模式。从7月25日至8月13日,可自带X射线设备前往秘书处所在地杭州攻擂;如果携带设备攻擂有困难,在协调好攻擂次序,办理好规定手续,提供保证金后,秘书处将试件快递到攻擂选手单位,选手在本单位攻擂(对试件进行射线检测),时间限一天,完成后将试件、攻擂底片、检测结果报告一并快递到秘书处,秘书处返还保证金。

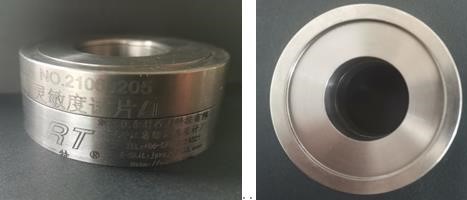

附:实物照片(管子管板角焊缝高仿型灵敏度鉴定)
试件1(试件外径×高度:51×40,材质S304,模拟Φ19X2管头):




试件2(试件外径×高度:58×49,材质S304,模拟Φ25X2.5管头):

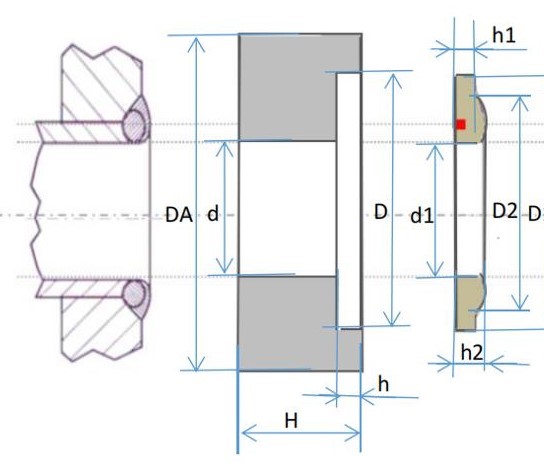

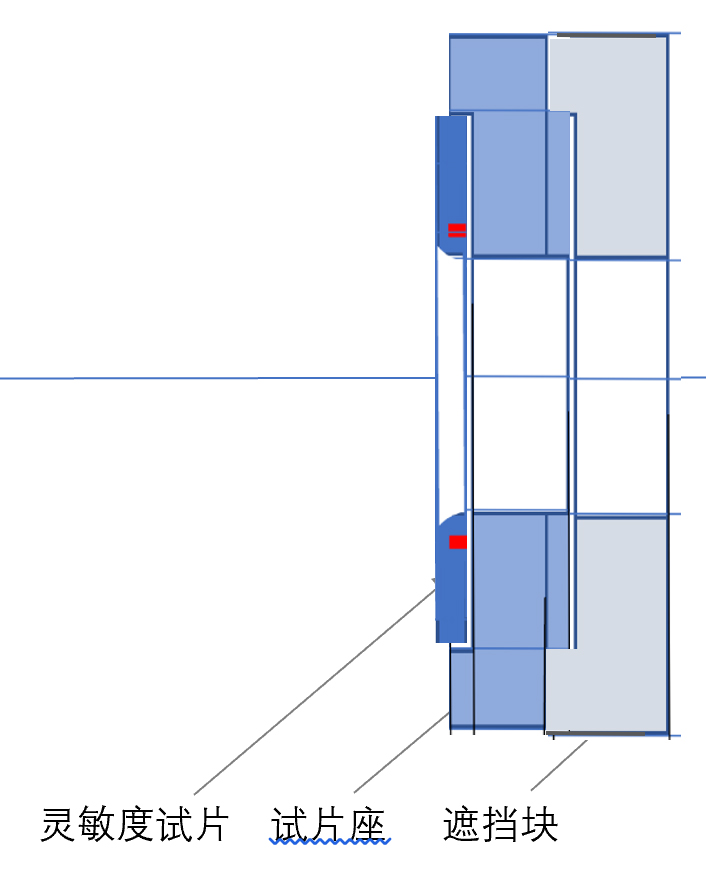

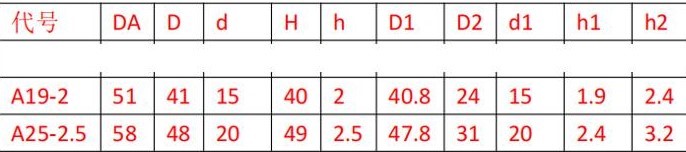

试件12的图纸及尺寸

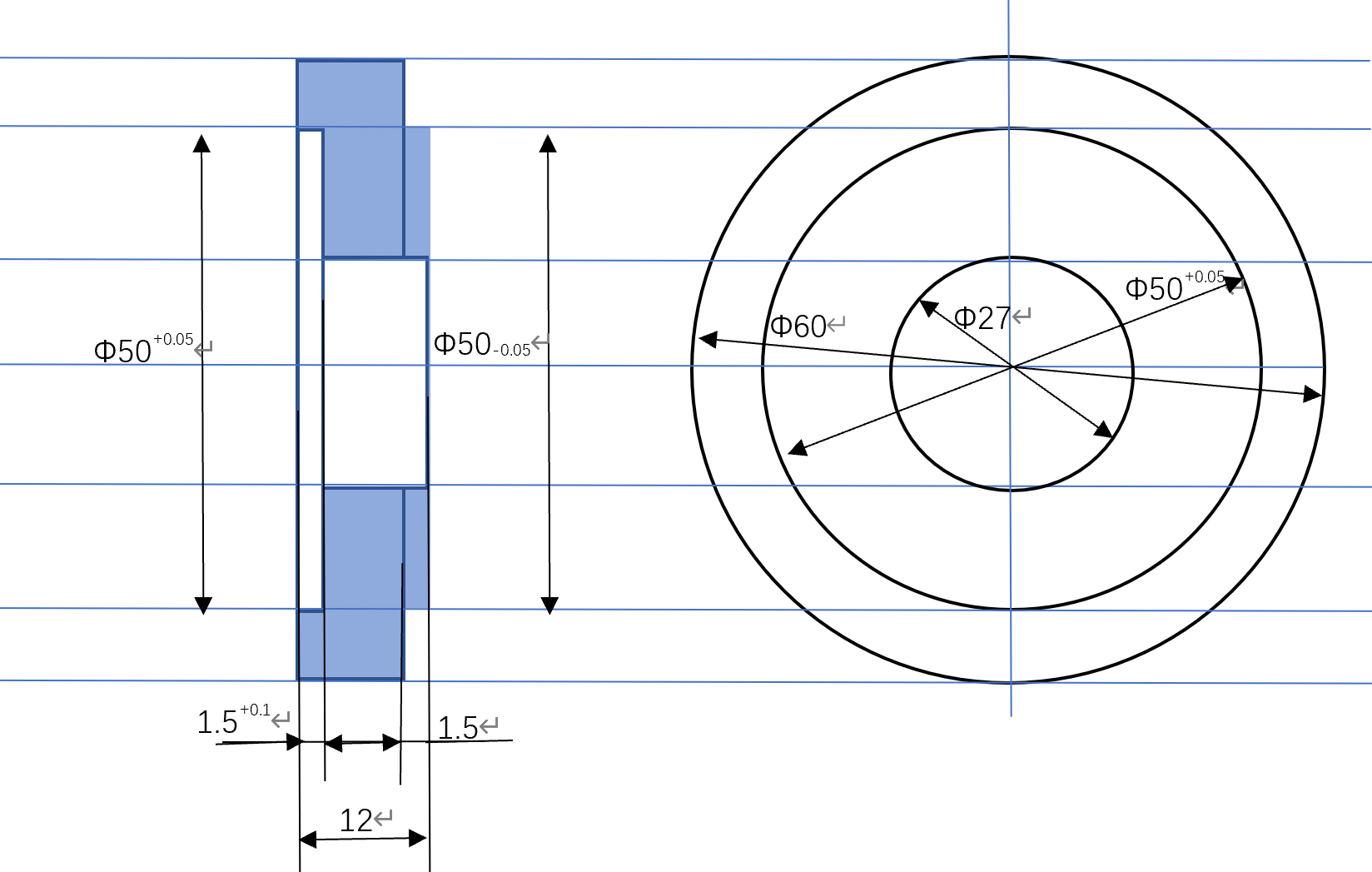

试件3(试件外径×高度:60×24,材质Ti,模拟Φ30X1.5管头):
