钛钢复合板焊缝覆材侧TOFD检测会有迟到波吗?

热度 9已有 643 次阅读2016-8-7 17:04 |个人分类:讨论| 复合板, 检测, 钛钢

钛钢复合板焊缝TOFD背面检测图谱,缺陷评定时需要注意上下端点信号的识别,大部分缺陷会有某一端点的迟到波(为什么不是波型转换波呢?)信号出现,容易误判为一个缺陷的上下端点,导致缺陷自身高度偏大,判定为不合格。

下面以前期内外表面检测图谱为例,做进一步说明:

1 a) 未熔合(SB265 Gr.1/SA516 Gr.70 T=3+80mm 外表面位置15116mm,长度21mm,深度29mm,高度2.2mm深度校核T=83.4,标称厚度为85

1a)当中上端点信号时间为40.08us,深度为29mm,自身高度为2.2mm;

1 b) 未熔合(SB265 Gr.1/SA516 Gr.70 3+80mm 内表面位置14790mm长度27mm深度58.1mm,自身高度1.27.8 mm 深度校核T=88.6

1b)当中上端点信号时间为44us,深度为58.1mm,自身高度为1.2mm;延迟波信号时间为45.25us,对应深度为65.5mm。延迟波迟到时间约为1.25us.

在外表面碳钢侧检测一般不会出现延迟波(或迟到波)信号,下面看看几个内表面覆材侧TOFD检测,典型图谱

经过数据分析,初步猜测

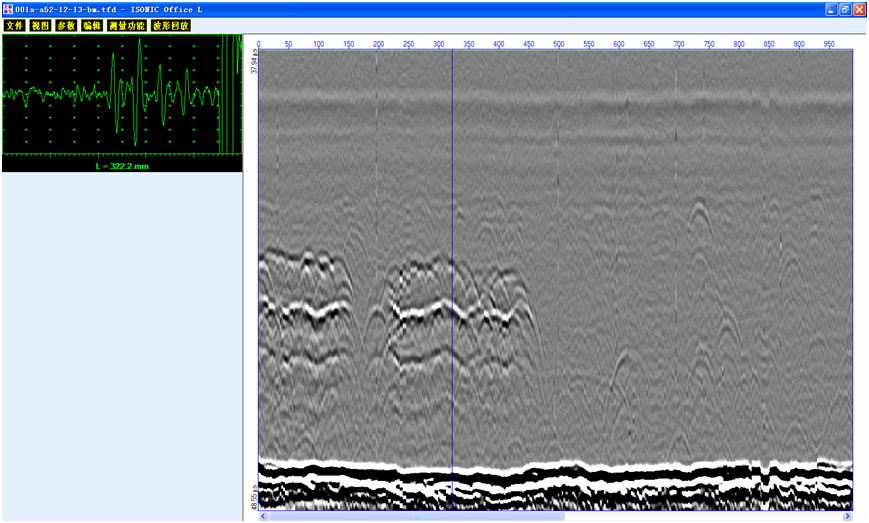

1,          钛钢复合板覆材侧检测,会带来两个影响,第一双或多直通波现象,两直通波的时间间隔为声束在钛覆材当中传输时间差(t=覆材厚度除以钛钢声速 本例当中约为1.16us),同时会使得进入碳钢的声束有一个延迟声束,即在界面处激发一个延迟信号,延迟时间约为覆材当中传输时间换算为碳钢当中的传输时间本例当中约为1.20us

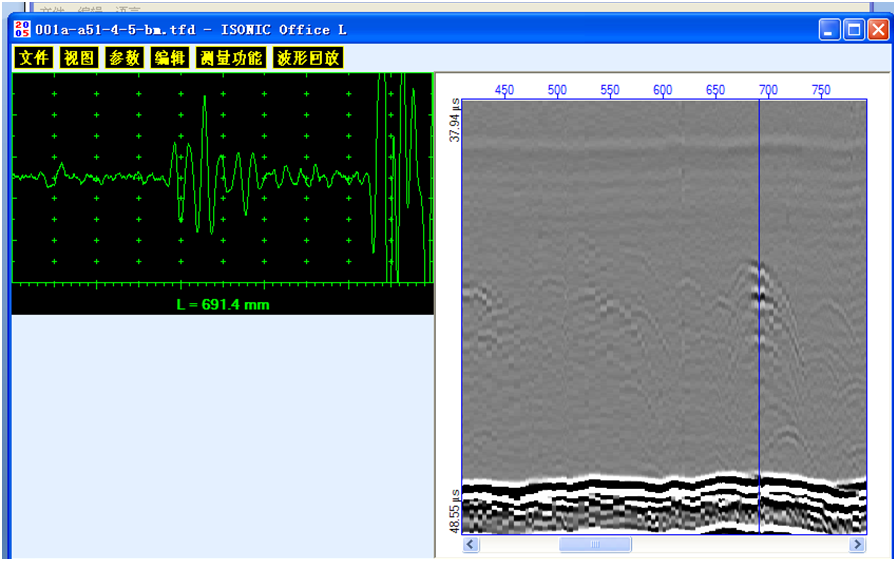

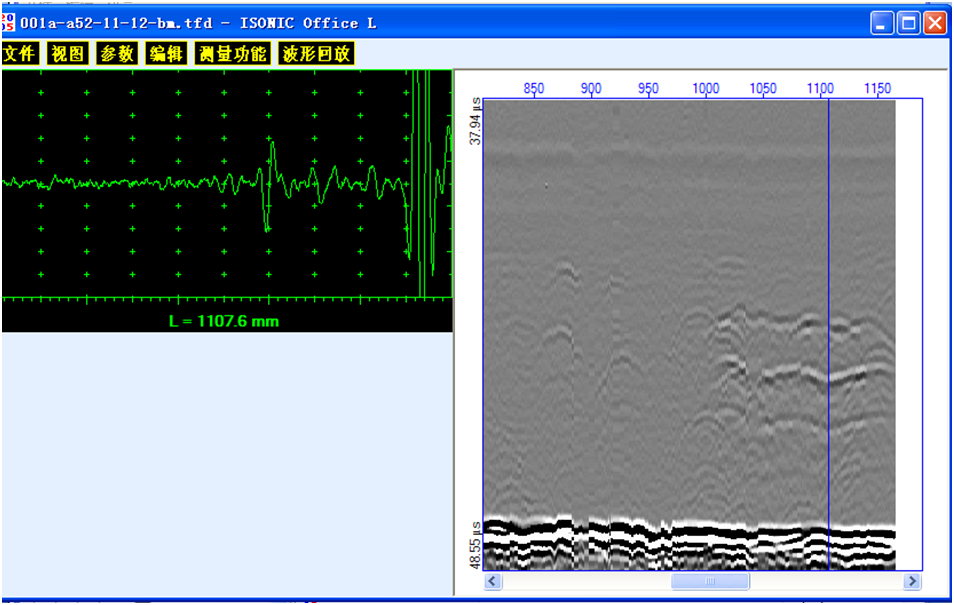

2,          缺陷下端点可能产生一个形态较为接近固定时间差(时间差可能与钛覆材传输时间相关)的迟到波。

对于纯碳钢内外表面检测,基本上不会出现上述现象。故供广大坛友讨论学习。

具体产生机理还需要继续研究。钛钢覆材侧TOFD检测迟到波和直探头一次底波后面的衍射小波是否有关系?

在光弹成像当中,可以明显看到小孔回波当中有一个次生小回波,它是否就是TOFD图谱当中那个下端点的次生回波呢?

期待大家的讨论。
