相控阵学习2017.12.12

已有 106 次阅读2017-12-12 16:31 |个人分类:学习笔记

2017.12.12

做了一些小径管检测(模拟件),其中有规格φ57*6;φ51*5;φ60*4;φ89*5.5,对小管采用了不同的步进偏移,检测效果也不同,讨论:用于考虑小径薄壁管采用一、二次波检测,还是二、三次波检测效果更佳。下面拿出φ60*4,小管效果进行比对。

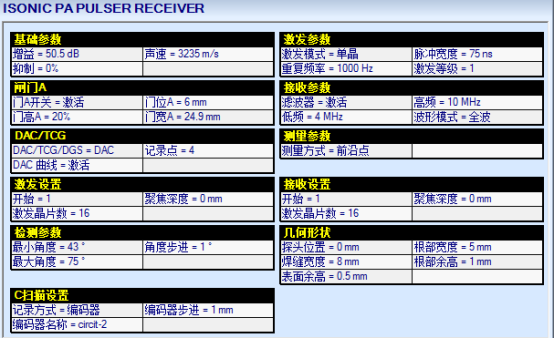

如上图参数设置,探头位置距离焊缝边缘为0,采用一次、二次波检测焊缝,存在漏检区域检测效果如下:

缺陷1:条形缺陷    缺陷2:未焊透     缺陷3:群孔

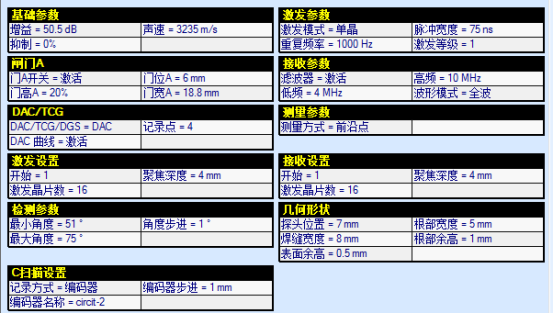

如上图参数设置,探头位置距离焊缝边缘为7,采用一次、二次波检测焊缝,存在漏检区域检测效果如下:



缺陷1:条形缺陷    缺陷2:未焊透     缺陷3:群孔



对同一管径采用不同,探头位置检测,效果有一定差别,从目前图上效果看采用二次、三次波检测效果更好,C扫描、B扫描比较干净,更容易识别缺陷信号,根部余高信号,对大角度更加敏感。采用探头探头距焊缝一段距离需要增加补偿,信号幅度明显有下降,应区分根部结构信号。
