插入式接管,接管内壁检测

热度 1已有 130 次阅读2017-9-5 15:51 |个人分类:学习笔记

NB/T 47013.3-2015,对于插入式接管检测较JB/T 4730.3-2005,给出了更详细的检测方法推荐,如下图所示:

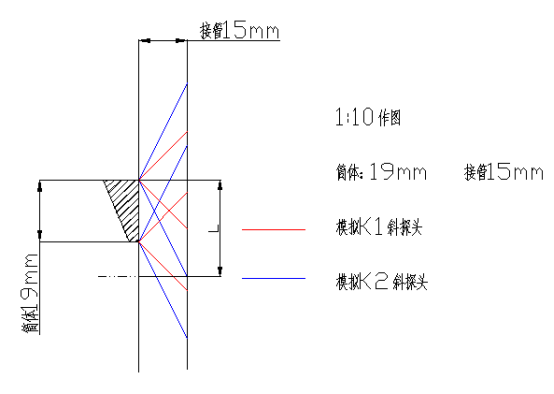

现模拟筒体管径为φ900*19mm与接管φ500*15mm,进行角接,按标准要求在ABDE进行检测。探头移动区要求1.25Pd+e。现就接管内壁检测进行模拟,红线模拟K1探头,蓝线模拟K2探头进行检测。

1、K2探头进行说明,d=19mm,常见焊缝形式接管与筒体内壁一平,故讨论关于e的计算,接管延伸至筒体内壁无限长时e=19,  L=(tan63.4)*15=30     L>焊缝宽度  那么E侧无法布置探头,探头移动区e=0    d+e=19+0;

2、K1探头进行说明:  L=(tan45)*15=15   L<焊缝宽度    那么E侧可以布置探头,探头移动区e=19-15=4     所以探头移动区(d+e=19+4;



结论:接管内壁检测,应尽量采用K1探头进行检测,以增加E侧探头布置,尽量实现焊缝多方向的覆盖。
