斜探头灵敏度余量的测试方法

已有 217 次阅读2017-9-4 16:02 |个人分类:学习笔记

相关标准:NB/T 47013.3-2015

          JB/T 9214-2010 (GB/T 19799.1-2005  JB/T 8428-2006)

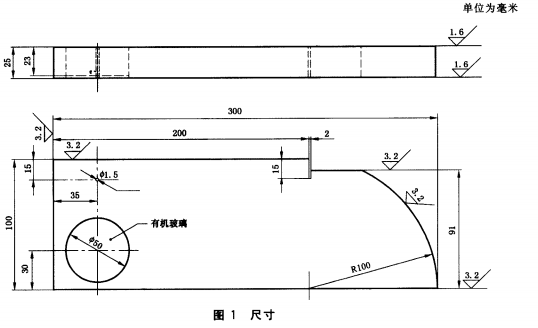

试块:GB/T 19799.1-20051#对比试块)

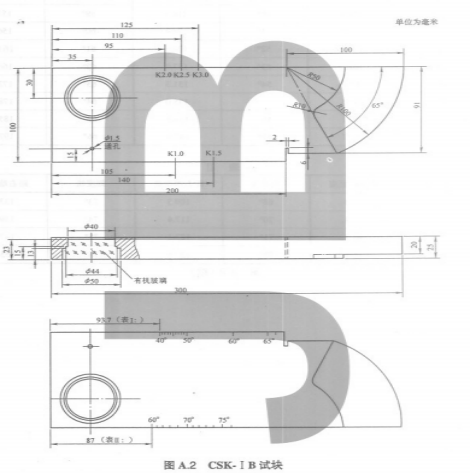

JB/T 8428-2006CSK-IB试块)

斜探头灵敏度余量的测试方法:

1、将设备探头连接好,设备调至最大增益,如电噪声超过满屏10%,将噪声信号降至10%。此时记录增益值XdB

2、将探头放置1#对比试块或者CSK-IB对比试块上,寻找100圆弧最高波,将最高波调至满屏50%,此时记录增益值YdB

3、灵敏度余量Z=X-Y

4、依据NB/T 47013.3-2015的要求,超声波组合性能测试,要求斜探头灵敏度余量应不小于42dB

注意:NB/T 47013.3-2015要求,到达所探工件最大声程时,其有效灵敏度余量不小于10dB

其有效灵敏度余量不等同于斜探头灵敏度余量,主要区别如下:

A.斜探头灵敏度余量属于仪器探头组合性能范畴;

B.斜探头灵敏度余量采用固有试块



有效灵敏度余量测试方法,采用调节灵敏度对比试块,声束至检测最大声程处反射体,其回波dB值与设备最大增益(如电噪声超过满屏10%,将噪声信号降至10%)的差值。
