相控阵的分辨力概念

热度 23已有 1021 次阅读2015-10-23 17:27 | 平面

1、混乱的分辨力概念
    最近看了一些关于分辨力的资料,有很多分辨力概念的定义,如横向分辨力、侧向分辨力、纵向分辨力、轴向分辨力、深度分辨力、表面分辨力、底面分辨力、成像的横向分辨力、成像的纵向分辨力等等,不同的资料对各自定义都有一套自己的测试和表述方法,有的用最小距离、最大分贝差、最大可分辨角度等等。每个资料对分辨力实质的阐述都有其一定的道理。但分辨力的概念如此之多有些资料多概念定义模糊,甚至是矛盾。如多篇期刊论文及硕士论文对相控阵的“横向分辨力(Lateral resolution)”定义为扇扫描成像中水平平面内对两相邻孔的分辨能力。这明显与常规超声中“横向分辨力”概念不一致。因此,我认为有必要在相控阵教材及教学中规范分辨力的概念。

2、个人的意见
    以下是个人对分辨力概念的看法,若有不妥敬请指点。

常规脉冲反射式超声检测基本的分辨力指标有两个,即纵向分辨力(或称轴向分辨力)和横向分辨力(或称侧向分辨力),对于相控阵超声,因其检测过程中为多声束扫查,还应增加声束间分辨力的概念,具体到扇扫描称为角度分辨力,对于线扫描称为成像的平面分辨力。由以上基本分辨力概念,可引申出入射面分辨力、底面分辨力、扇扫成像横向分辨力、扇扫成像纵向分辨力等等针对实际应用的分辨力概念。

对于相控阵的纵向分辨力和横向分辨力与常规超声一致,此处不再过多解释。以下着重解释“声束间分辨力”

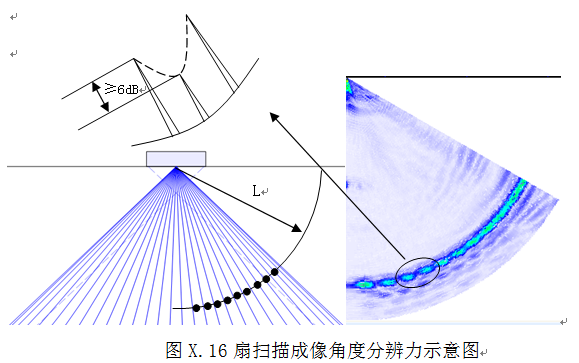

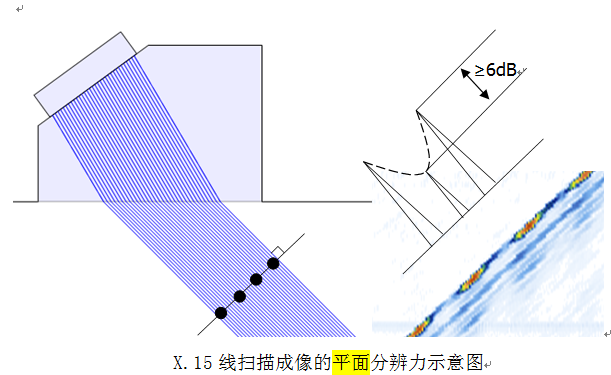

声束间分辨力: 是指相控阵扇扫描或线扫描对其覆盖范围成像,对图像中相邻反射体的分辨能力。声束沿垂直于其轴线方向的平面内扩散,临近声束对反射体回波的扩散相叠加后,还能否按照-6dB的方式对两个反射体回波进行分辨。一般线扫描用成像的平面分辨力表示,扇扫描用成像的角度分辨力表示。下面是扇扫描成像角度分辨力和线扫描成像平面分辨力的示意图--


3

路过

雷人
16

握手
3

鲜花

鸡蛋

刚表态过的朋友 (22 人)

发表评论 评论 (7 个评论)

回复 luolang1314 2015-10-23 19:22
分辨力推广到相控阵的二维,的确要复杂很多。考虑到最先进的技术总是优先用于医学,故B超当中应该有比较详细的叙述。只是具有医学背景无损检测员不多吧?
故从相控阵入手,应该可以把分辨力讲的更清楚些。
至于空间分辨力的概念,可能需要上升到三维。在军事雷达和天文望远镜方面可能有更好的表述。
回复 luolang1314 2015-10-23 19:27
入射面分辨力和底面分辨力,是否应该用上表面盲区表述较为合适?它们的本质是否为目标信号和始波信号和底面(大平底信号)之间的区分?
回复 孙忠波 2015-10-24 08:27
luolang1314: 入射面分辨力和底面分辨力,是否应该用上表面盲区表述较为合适?它们的本质是否为目标信号和始波信号和底面(大平底信号)之间的区分? ...
入射面(Near surface resolution)和底面(Far surface Re-)分辨力这两个概念是在国外资料中看到的,从其定义看与始波盲区和底面盲区相同,我和你的观点一样。
回复 yanyingjuanli 2015-10-25 09:32
luolang1314: 入射面分辨力和底面分辨力,是否应该用上表面盲区表述较为合适?它们的本质是否为目标信号和始波信号和底面(大平底信号)之间的区分? ...
赞成你说的
回复 diego123l 2015-11-11 10:42
赞同
回复 cuibo1967 2015-12-11 11:34
对的
回复 xixia3d 2015-12-20 12:23
表面分辨力、底面分辨力理解的对,这两个还有另外一个叫法,就是近场分辨力、远场分辨力。横向分辨力的概念与角度分辨力的概念比较接近,都是同一深度位置的分辨力,不同的是横向分辨力指的是动态下显示上能分辨相邻两缺陷的最小距离,角度分辨力指的是静态下显示上能分辨两相邻缺陷的最小角度。
