不锈钢超声检测

最近用超声纵波探头检测了一台不锈钢设备的环焊缝，检测之前，用不锈钢IA标准试块做了声速和前延校准， 并采用相同焊接工艺制作了对比试块，有2个地方有异常波高出现，请帮忙看看，推理一下什么缺陷的可能性比较大。该设备壁厚55mm,材料316L，氩弧焊打底，手工电弧焊盖帽。谢谢！

缺欠 发表于 2015-12-26 11:52

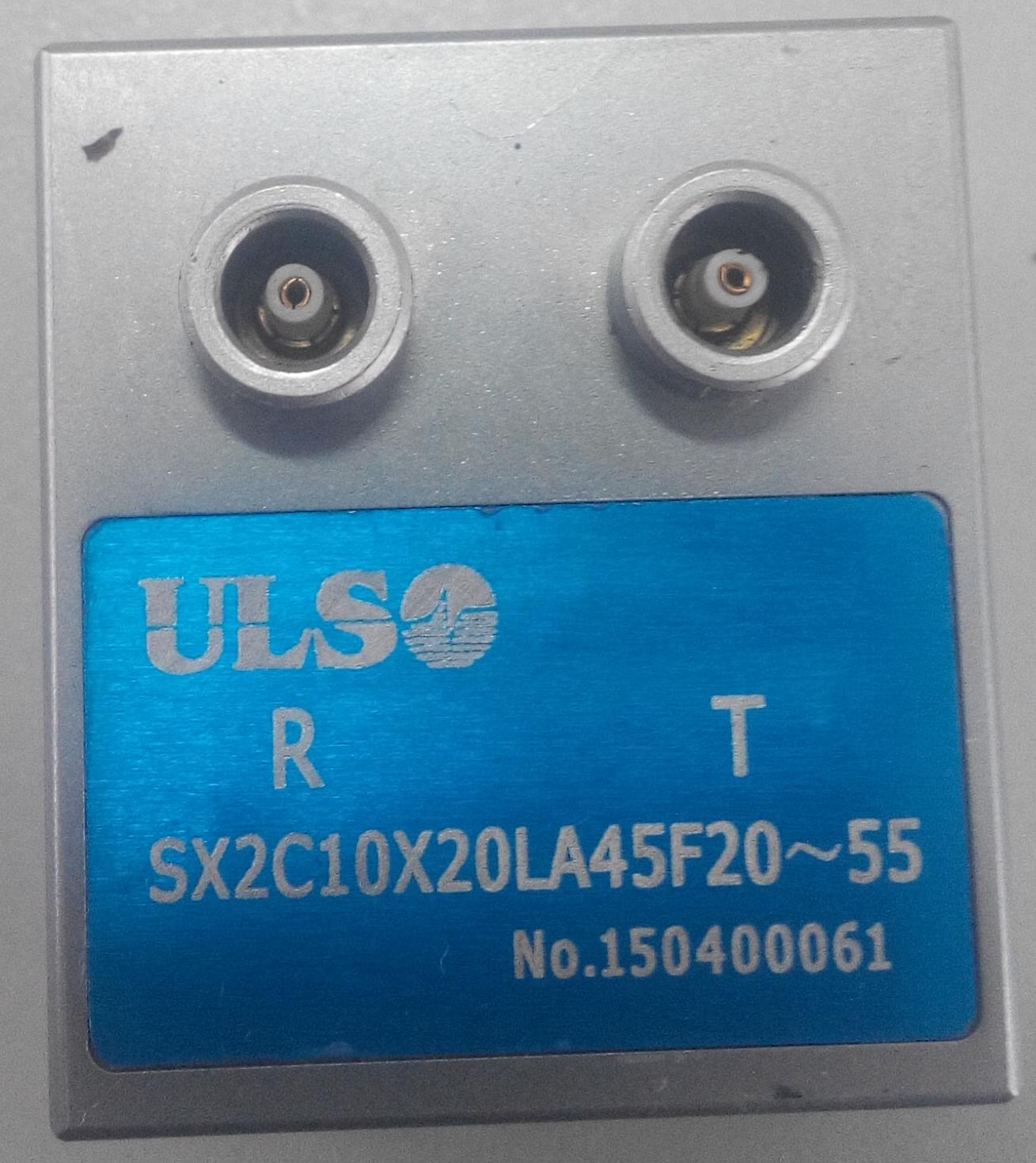

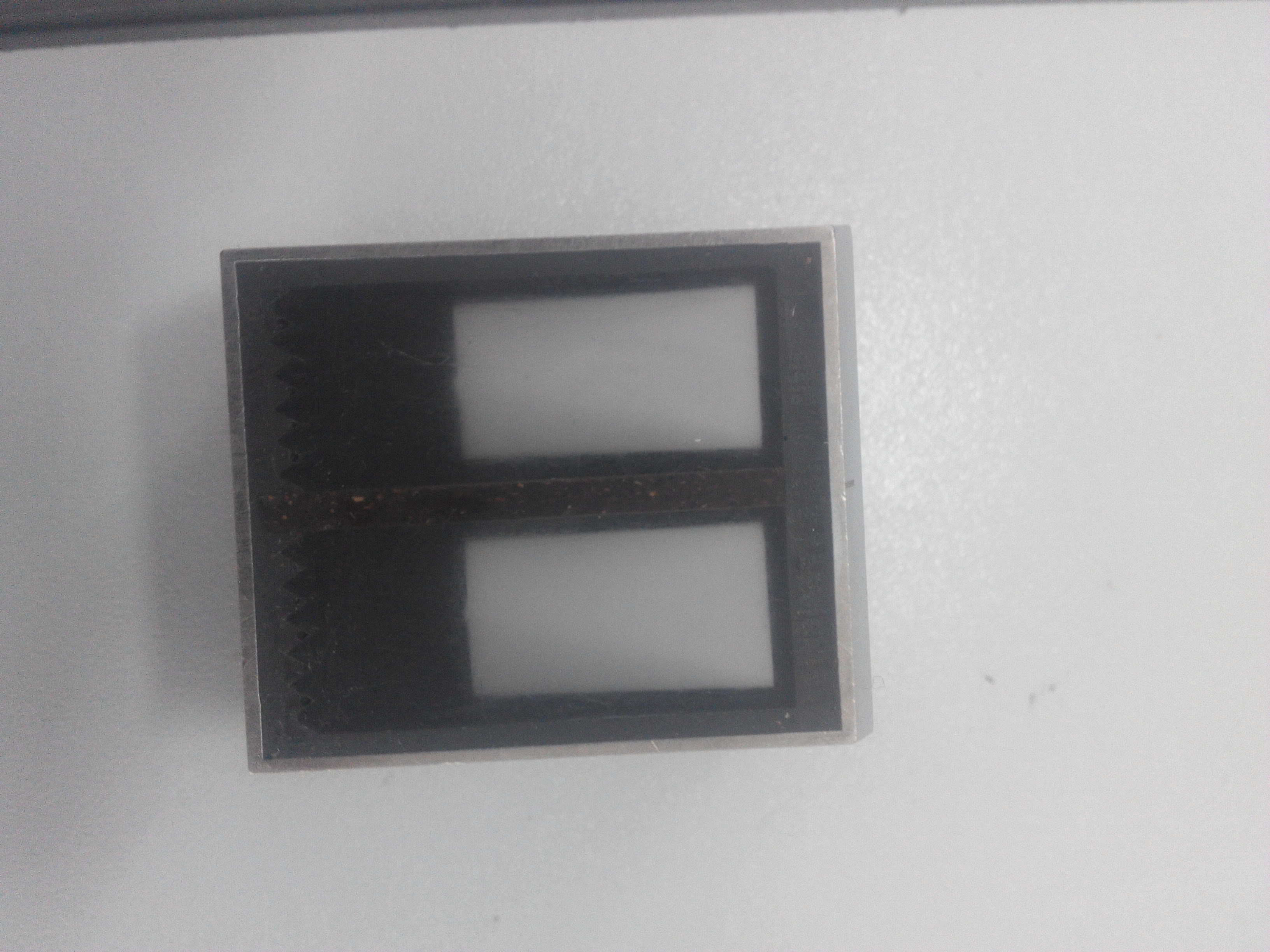

版主方便的话贴张近照片，能看清探头标牌。最好也能看清斜鍥。

阿黃 发表于 2015-12-24 19:39
做超聲波焊縫檢測怎麼可以沒有直探頭呢?

很多做焊缝超声的人都不知道直探头在焊缝超声检测中应该怎么用呢！
认为，只要钢板或锻件才会用到直探头。所以ASME要求焊缝检测必须使用直探头检测声束经过区域的邻近母材；国标C级检测，同样要求直探头在邻近母材及需要时在焊缝上进行检测。从实际情况讲，还是缺少焊缝检测直探头参与评定的案例及使用经验的。
阿黄是否有这方面的案例或经验呢？能否提供一下，供大家学习学习呢？

朋友你好！我判断是基于你第1附图的探头位置（探头工作面长30毫米左右，探头最前端距焊缝中心18毫米左右）纵波双晶斜探头45度角；第2附图信号（深度50毫米，深程71毫米，水平36毫米）。判断你所检测到的是焊缝底部回波，不是缺欠波，放心，其他的位置你也会而尔碰到的。
补充一点，下次使用纵波斜探头请使用进口仪器，那样你可以做曲线，你现在所用仪器是做不出曲线的（指各个长横孔水平，声程，深度是不匹配）。

该设备操作温度300摄氏度，压力130Bar， 介质含有碱性物质的废液。谢谢！

这个应该是缺陷波，不知道是否超标，缺陷应该在根部也就是所谓的氩弧焊打底面。

氩弧焊之后，第一道填充焊产生的缺陷，看长度多少？

学习了！

采用对比试块发现有不同的回波，基本上可以确定是缺陷了。至于是否合格，还是需要对比试块来比较

纵波双晶斜探头，还是单晶斜探头？
DAC曲线没看到嘛？缺陷当量及长度多少？按什么标准评定？

缺欠 发表于 2015-12-13 20:53
朋友你好！我判断是基于你第1附图的探头位置（探头工作面长30毫米左右，探头最前端距焊缝中心18毫米左右） ...

哪款进口探伤仪可以做曲线呢？

这款设备应该是武汉中科汉威的探伤仪，至少用两种不同的角度去探（45度，60度），也不知道执行什么标准，国内的一般要做DAC，国外的有些标准不需要做。
